Ntendula ya bima

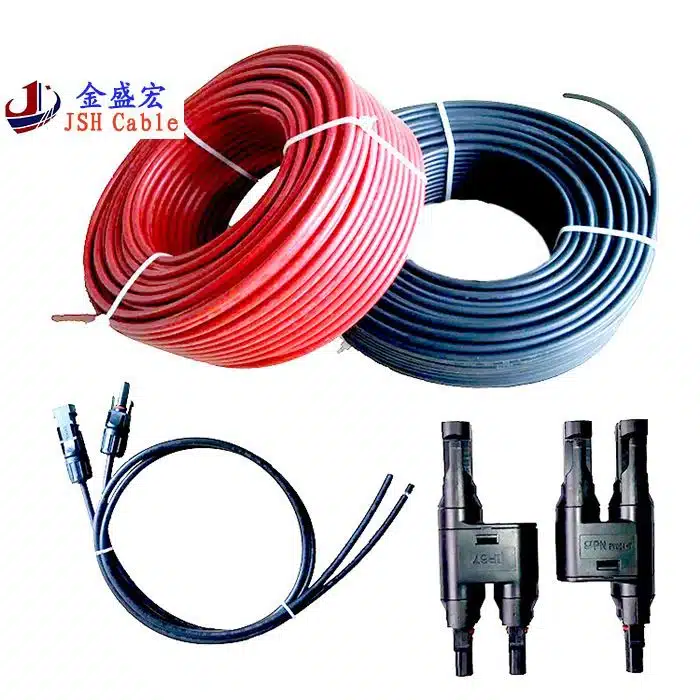

4mm 6mm dc nsinga ya ntangu ya ntangukele mutindu ya nsinga ya kura yina bo me salaka sambu na ba système ya ngolo ya ntangu. Yo kele ti ba conducteurs ya kwivre ya bo me sala ti bifwanisu yina ke pesaka ngolo ya mbote ya kutambula mpi ya kukonda kufwa. Bo ke tulaka ba conducteur yina ti couche ya eteni sambu na kuzinga mingi. Nsinga ke nataka courant direct (DC) mpi ke vukisaka bapanneau ya ntangu ti bima ya nkaka. Yau kele na ngolo ya fioti sambu na kufiotuna ngolo ya kuvidisa ngolo mpi yau kele ya kukangama ti bima bonso XLPE mpi EPR sambu na insulasio ya kura, ngolo ya tiya, mpi lutaninu ya UV. Nsinga yango ke wakana ti bansiku ya ke tadila bisalu ya mumbongo mpi mikanda ya ke ndimisa nde yo kele mbote mpi sambu na mambu ya mbote.
Mambu
| Parametre | Ntendula |
| Kima | Ba conducteurs ya kwivre ya kele ti batoni |
| Voltage | AC 600/1000V DC 1000/1800V |
| Tiya | -45 degre -120 degré |
| Max. Temperature na Conducteur | 120 degrés |
| Nene | 1,5-300mm22. |
| Mukubu | Mundele/Mbwa |
| Kima ya ke taninaka bima | XLPO/XLPE |
| Kazaka | XLPO/XLPE/PE/PVC |
| Munkanzi | 1-2core |
| Kuzaba kupesa | 3000000 metre na ngonda |
| Kundimama | TUV/CE/ROHS/VDE/UL |
| Application | Kisika ya Ngolo, Sisteme ya Ngolo ya Ntangu |
Bikalulu Ya Ba nzila ya Photovoltaïque
-
Nsi
Bima:Yau kele na conductivité ya ngolo, résistance ya kufwa mpe résistance ya kununa, mpe lenda sala na mutindu ya mbote na kisika ya nganda na ntangu ya yinda.
-
Bikalulu ya banzila ya fotovoltaïque
Kutesana ya ntangu:lenda sala kisalu ya nda- terme ya kukangama na bisika ya nganda banda na -45 degré C tii na 120 degré C.
Kutesana ya UV:Kumonana na ntangu ya nda na bisika ya nganda kukonda kubeba, kununa, to kupasuka.
Kutesana ya kubeba:Bo ke sadilaka yo na bisika ya mpasi bonso mvula ya aside mpi masa ya mungwa, yo ke bebaka ve to ke bebaka ve.
Safe mpi ya kutudila ntima:Na nzila ya bametode mingi ya ngolo mpi ya mikanda ya ke ndimisa yo. -
Lutaninu ya mbala zole sambu na ba cable
couche ya insulation:Kima:Bo me salaka yo ti bima ya polyolefin.
Bikalulu:Yau kele na kisalu ya mbote ya insulasio, ngolo ya voltage, résistance ya tiya ya ngolo, halogène{0}}} ya ofele, retard ya tiya mpe bikalulu yankaka.
couche ya nganda:Kima:Bo me salaka yo ti bima yina kele ti ngolo ya kufwa mpi bima yina ke taninaka UV.
Kikalulu:Yo lenda telamina mbote-mbote kubwa ya kisika ya nganda mpi bima ya kimunganga. E nsongo mia mbazi mpe mina ye nsongo miambote, ngolo za temperatura, ye nsongo miakete mia temperatu.
Parametre ya bima
| Nsinga mosi ya ngolo ya fotovoltaïque solaire solaire | |||||
| ntuadisi ya kulunsi-}}}30). | ntungulu ya ntuadisi(n/mm) | Diametre ya nganda ya kukangama(mm) | Insul.YaNsiku.(mm) | Kukangama ya conducteur(Ω/km) | Degre60 ya ampacité (A) |
| 1.5 | 30/0.25 | 1.58 | 4.9 | 13.3 | 30 |
| 2.5 | 49/0.25 | 2.02 | 5.45 | 7.98 | 41 |
| 4 | 56/0.30 | 2.6 | 6.1 | 4.95 | 55 |
| 6 | 84/0.30 | 3.42 | 7.2 | 3.3 | 70 |
| 10 | 84/0.40 | 4.56 | 9 | 1.91 | 98 |
| 16 | 128/0.40 | 5.6 | 10.2 | 1.21 | 132 |
| 25 | 192/0.40 | 6.95 | 12 | 0.78 | 176 |
| 35 | 276/0.40 | 8.74 | 13.8 | 0.554 | 218 |
| Nsinga ya ngolo ya photovoltaïque solaire ya core . | |||||
| ntuadisi ya kulunsi-}}}30). | ntungulu ya ntuadisi(n/mm) | Diametre ya nganda ya kukangama(mm) | Insul.YaNsiku.(mm) | Kukangama ya conducteur(Ω/km) | Degre60 ya ampacité (A) |
| 2/1.2 | 30/0.25 | 0.7 | 5.00*10.30 | 13.7 | 30 |
| 2*2.5 | 49/0.25 | 0.7 | 5.20*10.80 | 8.21 | 41 |
| 2*4.0 | 56/0.285 | 0.7 | 5.50*11.20 | 5.09 | 55 |
| 2*6.0 | 84/0.285 | 0.7 | 6.20*12.60 | 3.39 | 70 |
| 2*10.0 | 84/0.40 | 0.7 | 7.50*15.20 | 1.95 | 98 |
| 2*16.0 | 128/0.4 | 0.7 | 9.60*19.70 | 1.24 | 132 |
Application
4mm 6mm dc nsinga ya ntangu ya ntangukele ti bisadilu ya kuswaswana na kati ya secteur ya energie solaire. Tala mwa bisadilu ya mfunu:
1.Kupesa maboko na ntangu ya ntangu: Nsinga ke sadilamaka sambu na kuvukisa bapanneau ya ntangu kisika mosi na kulandana to na ba configurations ya parallèle, yina ke pesa nzila na flux ya courant ya DC na kati na yo.
2.Kuwakana na Inverter: Yau ke sala bonso ntuadisi yina ke nataka ngolo ya DC yina ke basikaka na ba panneau solaire na inverter. Na nima, inverter ke balulaka ngolo ya DC na ngolo ya AC sambu na kusadila na banzo to na bisika ya mumbongo.
3.Kukangama ya ba batterie: Nsinga ya cuivre ya bo me tula tinni ke sadilaka mpi sambu na kuvukisa ba panneau solaire ti ba batterie na ba système solaire ya ntangu. Yo ke sadisaka na kufutisa mpi kukatula ba batterie, na kubumba ngolo ya kuluta mingi sambu na kusadila yo na nima.
4.Ba Systeme ya kutula na ntoto: Na ba installations solaires, nsinga ya cuivre ya bo me tula na ntoto ke sadilamaka na ba système ya kutula ntoto sambu na kusala nzila ya mbote sambu na kubasisa kura mpi kutanina na ntwala ya bifu ya kura yina lenda salama.
5.Kupanzana ya ngolo ya ntangu: Nsinga kele na kati ya ngidika ya kura yina ke kabulaka ngolo ya ntangu katuka na inverter ti bima ya mutindu na mutindu mpi bisadilu ya kura na kati ya nzo to kisika mosi.
6.Nsemo ya ntangu ya ntangu: nsinga ya ntangu ya cuivre ya cuivre ke sadilamaka na ba système ya nsemo ya balabala ya ntangu sambu na kuvukisa panneau solaire, batterie, mpi bamwinda ya LED, yina ke sadisaka na kukabula ngolo ya ntangu sambu na kupesa nsemo.
Na bunkufi, ba nsinga ya ntangu ya cuivre ya cuivre ke monaka nde yo ke sadilaka na bansinga ya ntangu, yina ke vukanaka ti ba inverter, ba batterie, ba système ya kutula ntoto, kukabula ngolo, mpi ba système ya kupesa nsemo na bala-bala ya ntangu. Bau ke sala kisalu ya mfunu na kusadisa na kupesa ngolo ya DC ya mbote mpe ya kukonda kigonsa na kati ya ba installations ya ngolo ya ntangu.
